Nuclei Studio IDE快速上手手册

    本文将介绍如何使用基于Nuclei Studio的Windows开发调试环境对GigaDevice GD32MCU系列产品（本文所采用的具体硬件工具是GD32V103V-EVAL-V1.0开发板）进行开发和调试。

1.Nuclei Studio IDE简介、下载与安装

1.1.Nuclei Studio IDE简介

    Nuclei Studio IDE是基于 MCU Eclipse IDE开发的一款针对芯来公司处理器核产品的集成开发环境工具，继承了Eclipse IDE 平台的各种优势。商业IDE软件Keil在中国大陆非常深入人心，很多嵌入式软件工程师均对其非常熟悉，但是商业IDE软件（譬如Keil）存在着授权以及收费的问题，各大MCU厂商也会推出自己的免费IDE供用户使用，譬如瑞萨的e2studio和NXP的LPCXpresso等，这些IDE均是基于开源的Eclipse框架，Eclipse几乎成了开源免费MCU IDE的主流选择。

    Eclipse平台采用开放式源代码模式运作，并提供公共许可证（提供免费源代码）以及全球发布权利。Eclipse本身只是一个框架平台，除了Eclipse平台的运行时内核之外，其所有功能均位于不同的插件中。开发人员既可通过Eclipse项目的不同插件来扩展平台功能，也可利用其他开发人员提供的插件。一个插件可以插入另一个插件，从而实现最大程度的集成。Eclipse IDE平台具有以下几方面的优势：

• 社区规模大： Eclipse自2001年推出以来，已形成大规模社区，这为设计人员提供了许多资源，包括图书、教程和网站等，以帮助他们利用Eclipse平台与工具提高工作效率。Eclipse平台和相关项目、插件等都能直接从eclipse.org网站下载获得。
• 持续改进：Eclipse的开放式源代码平台帮助开发人员持续充分发挥大规模资源的优势。Eclipse在以下多个项目上不断改进。
  • ① 平台项目——侧重于Eclipse本身；
  • ②CDT项目——侧重于C/C++开发工具；
  • ③PDE项目——侧重于插件开发环境。
• 源码开源： 设计人员始终能获得源代码，总能修正工具的错误，它能帮助设计人员节省时间，自主控制开发工作。
• 兼容性： Eclipse平台采用Java语言编写，可在Windows与Linux等多种开发工作站上使用。开放式源代码工具支持多种语言、多种平台以及多种厂商环境。
• 可扩展性： Eclipse采用开放式、可扩展架构，它能够与ClearCase、SlickEdit、Rational Rose以及其他统一建模语言（UML）套件等第三方扩展协同工作。此外，它还能与各种图形用户接口（GUI）编辑器协同工作，并支持各种插件。

1.2.Nuclei Studio IDE下载

    本文推荐使用预先整理好的Nuclei Studio IDE软件开发包，芯来科技已经将IDE软件压缩包上传至官网，下载链接为www.nucleisys.com/download.php，如下图1-1所示。

    用户单击“Nuclei Studio：芯来集成开发环境（Nuclei Studio IDE）”即可进入下载页面。

1.3.Nuclei Studio IDE安装

    在上一节下载下来的芯来集成开发环境（IDE）Nuclei Studio压缩包解压后包含若干个文件。如图1-2所示，分别介绍如下：

• Nuclei Studio软件包：该软件包中包含了Nuclei Studio IDE的软件。注意：具体版本以及文件名可能会不断更新；
• HBird_Driver.exe：此文件为芯来蜂鸟调试器的USB驱动安装文件，调试时需要安装此驱动使得其USB能够被识别；
• Java安装文件：jdk-8u512-windows-x64.exe；
• SerialDebugging_Tool：串口调试助手。

    Nuclei Studio的安装步骤如下：

• Eclipse是基于Java平运行的环境，为了能够使用Nuclei Studio，必须安装JDK，如果用户Windows平台上尚未配置java安装环境，需要双击安装解压文件包中的jdk-8u152-windows-x64.exe，根据安装向导的提示完成JDK的安装过程；
• Nuclei Studio软件本身为绿色软件无需安装，安装好Java平台运行环境后，直接单击Nuclei Studio文件夹中eclipsec.exe即可启动Nuclei Studio。见第2章，了解如何运行Nuclei Studio。

图1-3 安装Nuclei Studio_IDE_201909中之前需要配置JDK

2. 启动Nuclei Studio

    启动Nuclei Studio的要点如下：

• 直接单击NucleiStudio_IDE文件包中NucleiStudio文件夹下面的可执行文件，即可启动Nuclei Studio，如图2-1所示；
• 第一次启动Nuclei Studio后，将会弹出对话框要求设置Workspace目录，该目录将用于放置后续创建项目的文件夹，如图2-2所示；
• 设置好Workspace目录之后，确保Workspace的路径中没有中文，单击“Launch”按钮，将会启动Nuclei Studio。第一次启动后的Nuclei Studio界面如图2-3所示。

3.创建工程项目(以Runnning_LED为例)

    使用Nuclei Studio创建工程有两种常用的方法：①基于模板自动创建项目，②导入打包的项目。对于第②种方法，可以参考文档《使用Nuclei Studio快速开发GD32VF103》，本文不做介绍。下面内容将以创建一个简单的Running_LED项目为例，介绍如何是使用模板自动创建项目，使用模板自动创建项目步骤如下：

• 在“Welcome”界面中，选择“Create a new C project”。如图3-1所示。如果用户不希望，每次启动时都显示“Welcome”界面，可以取消页面右下角“Always show Welcome at start up”的选择。

  注意：也可以Nuclei Studio在“Welcome”界面的菜单栏中，选择“File->New->C Project”，弹出图3-2界面

• 如图3-3所示，在弹出的窗口中选择项目类型。



• 如图3-4所示，在弹出的窗口设定如下参数。
  • Project name项目命名处，填入工程名称“Running_LED”。
  • Use default location：如果勾选了此选项，则会使用图2-2中设定默认的Workspace文件夹存放此项目。
  • Project type：选择“GigaDevice RISC-V C Project”。
  • Toolchain选择“RISC-V CROSS GCC”

点击“Next”进入下一步。

• 如图3-5所示，选择需要创建项目包的MCU型号：GD32VF103。然后点击“Next”进入下一步。

• 如图3-6所示，选择程序模板及相关设置项。然后点击“Next”进入下一步。

• 如图3-7所示，选择程序模板配置项。然后点击“Next”进入下一步。

• 如图3-9所示，使用模板自动创建“Running_Led”项目已经完成。

4.配置项目工具链

     NucleiStudio_IDE_201909版本已经内嵌了相关的工具链，在GD32VF103的工程文件建立之后，IDE已经自动为工程配置好工具链，用户不需要在进行配置。注意，用户不要根据以前的方法修改工具链的路径，默认即可。

5 编译项目

     在第4章中，生成的工程中已经配置好了工具链，下面就可以编译项目。在Nuclei Studio中编译的步骤如下：

• 为了保险起见，建议先将项目清理一下。在Project Explorer栏中选中hello_world项目，单击鼠标右键，选择“Clean Project”;

• 如图3-6所示，单击菜单上的锤子按钮，开始对项目进行编译，编译过程如图3-6所示。如果编译成功，则显示如图3-7所示，能够看到生成可执行文件的代码体积大小，包括text段、data段和bss段，以及总大小的十进制和十六进制数值。

6.硬件连接

     上面的软件软件部分已经准备完成，到此必须要进行硬件连接操作，将两条USB电缆分别接入到板载的USBmini接口，本例程中未使用到串口，所以不用单独连接串口。如图所示，线缆连接好后，将“供电模式”开关拨向“USB”一侧，即使用USB口给开发板供电，开发板上电后，板载的带“LEDPWR”标识的LED灯会点亮。此时硬件连接完成，如图6-1所示，可进入下一章节的步骤。

7.运行Running_LED项目

    运行Running_LED项目，需要将编译好的可以执行文件下载到开发板中，在下载程序之前，需要根据芯片信号选择连接脚本，在运行模板创建Running_LED工程项目时，默认使用“GD32VF103xB.lds”。如果对应不同的芯片型号，请手动进行修改即可。

7.1.根据芯片型号修改LDS文件

    修改LDS文件的步骤如下：

• 首先进入到IDE界面，在“Project Explorer”栏中选中“Running_LED“项目；

• 单击鼠标右键，选择“Properties”。在“C/C+ Build”菜单下，点击“Setting”，在“Tool Setting"中，选择“GNU RISC-V Cross C++ Linker”栏目下的“General”，点击图标，如图7-1所示；

• 点击“Workspace”选择工程内的”RISCV“目录下的连接对应的脚本。

  注意：修改完成后，一定要进行保存操作。

7.2.通过Nuclei Studio下载程序至MCU开发板

    通过Nuclei Studio下载程序至MCU开发板的步骤如下：

• 在菜单栏中，点击“Run->Run Configurations”；
• 进入Run配置界面，可以看到该工程对应的Run 配置文件已经自动生成，如果没有生成，右键“GDB Openocd Debuging”选择“new”，可以新建一个配置文件，如图7-3所示；
• 点击框选的“Run"，可以看到IDE的”Console”区域开始输出的信息，如果没有报错信息，稍等几秒后，如图7-4所示，表示程序程序已经正确的下载到了开发板，并且程序自动运行起来；
• 下载完成后单击IDE红色“停止”按键将PC与开发板断开，如图7-5所示；
• 此时可以去观察的开发板上的LED1，LED2，LED3和LED4，依次点亮和熄灭，至此程序已经成功下载到开发板，并且运行起来。

注意：如果用户是参考《使用Nuclei Studio快速开发GD32VF103》的方法，工程中没有生成GD_Link的配置文件，需要增加此步骤的操作，https://github.com/riscvmcu/GD32VF103_Demo_Suites 下载“openocd_gdlink.cfg”文件到本地，按照如图7-4 的方法进行操作。（仅针对参考《使用Nuclei Studio快速开发GD32VF103》的用户，参考本文的用户可以忽略）

8.Debug Runing_LED程序

    如果程序员希望能够调试运行于MCU开发板中程序，可以使用Nuclei Studio IDE进行调试。由于IDE运行于主机PC端，而程序运行于MCU开发板上，因此这种调试也称为“在线调试”或者“远程调试”。

使用Nuclei Studio IDE对GD32VF103开发板进行在线调试的步骤如下:

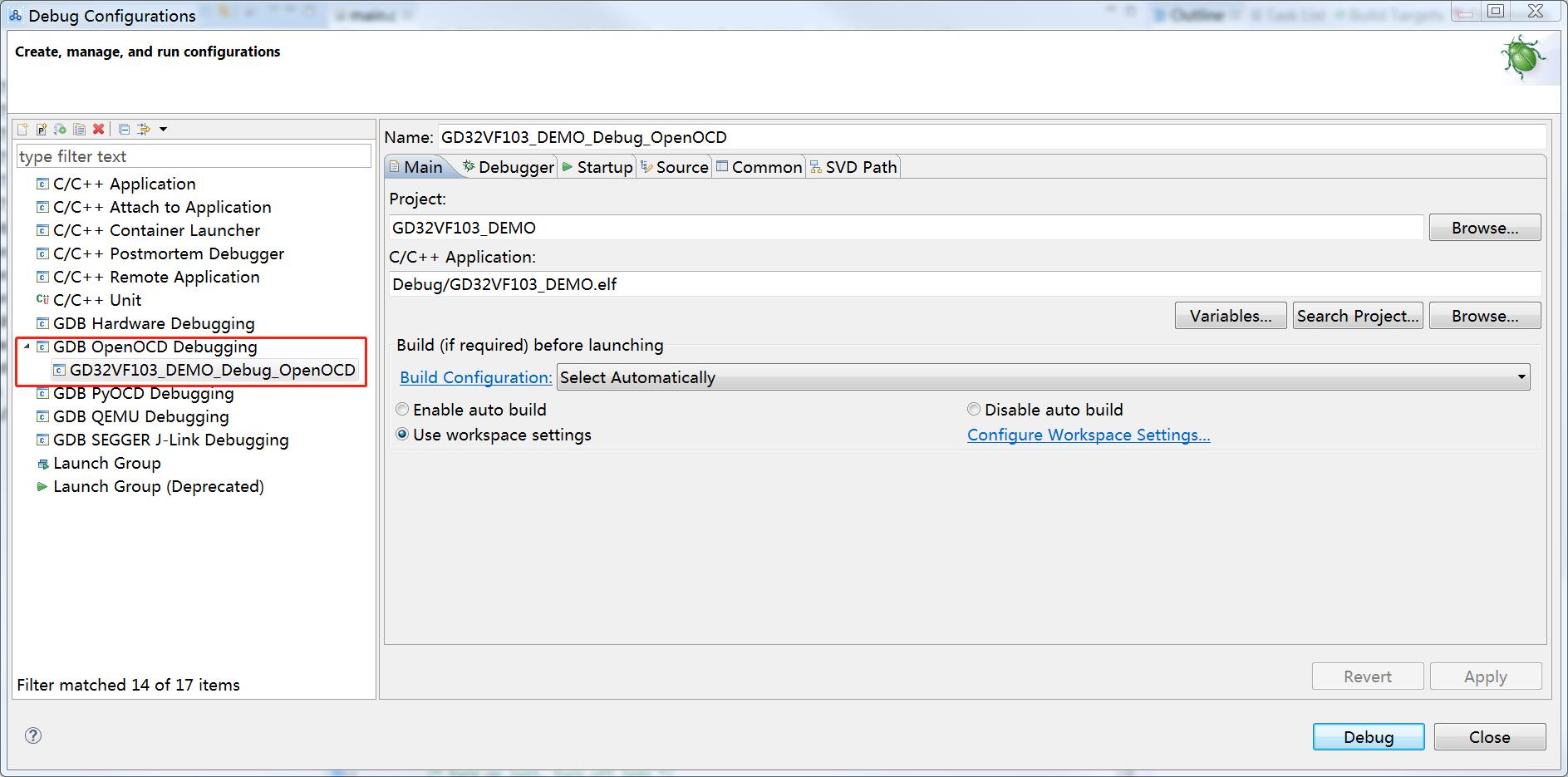

• 在菜单栏中，点击Run->Debug Configurations，进入Debug配置界面，可以看到该工程对应的Debug配置文件已经自动生成，如图8-1所示，如果没有生成Debug配置文件，需要右键“GDB OpenOCD Debugging”，然后“New”一个新的配置;

  • 完成上面的操作步骤后，点击图8-2中的“debug”按钮，IDE进入debug界面。IDE的界面的主要功能区域如图8-3所示;

  • 如图8-3中的中间Console区域，没有报出错误的信息，则表示下载成功;

  • 如图8-3中的右上角区域所示，调试界面的标志为右上角的甲虫标志，用户可以随时单击此标志进入调试界面;
  • 如图8-3中的右上角区域所示，代码开发界面的标志为右上角的C标志，用户可以随时按击此标志进入代码开发界面。

• 进入Debug界面后，程序会在main下面的第一条代码处停住，如图8-4所示。

添加SVD文件， SVD文件中定义了GDVF103芯片的详细的信息，包含了片内外设，每一个外设的硬件寄存器，每一个寄存器中每一个数据位的值，以及详细的说明信息等。GDVF103存放在Nuclei Studio IDE软件包下 NucleiStudio\svd目录下，名为“GD32VF103.svd"。添加步骤如图7-5所示。

注意：如果用户是参考《使用Nuclei Studio快速开发GD32VF103》的方法，工程中没有生成GD_Link的配置文件，需要增加此步骤的操作，https://github.com/riscvmcu/GD32VF103_Demo_Suites 下载“openocd_gdlink.cfg”文件到本地，按照如图7-4 的方法进行操作。（仅针对参考《使用Nuclei Studio快速开发GD32VF103》的用户，参考本文的用户可以忽略）**

9 调试基本操作

9.1 基本调试功能

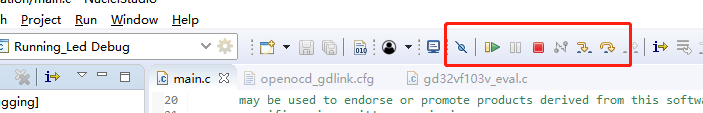

     如图9-1红框中的功能按钮从左到右依次为：“skip all brakpoint”，“resume”，“suspend” ，“stop”， “step into”，“step ove”，其功能分别为：

• skip all brakpoint：跳过全部断点；
• resume：继续；
• suspend：暂停；
• stop：停止；
• step into：单步执行，遇到函数就进入函数并且继续单步执行；

• step over：在单步执行时，在函数内遇到子函数时不会进入子函数内单步执行，而是将子函数整个执行 完再停止，也就是把子函数整个作为一步。如果没有子函数效果和step into是一样的；

• step return：当单步执行到子函数内时，用step return就可以执行完子函数余下部分，并返回到上一层函数。

9.2 增加断点

    用户为程序增加断点有如下两种方式：

• 双击代码对应行数的左边区域，增加成功会出现一个蓝色的点，如图9-2所示;
• 在如图9-2的红色区域右键选择”Add BreakPoint“，使用默认设置，点击”Apply and Close“即可，如图9-3所示。

​
